Ta m8 ancora metal

Ancoră pentru sarcină grea cu filetare interioară și geometrie cu triplă expansiune a manșonului pentru distanțe laterale mici

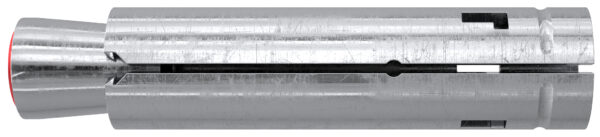

Ancora pentru sarcină grea fischer TA M este o ancoră cu filet interior realizată din oțel zincat pentru instalare prepoziționată. Ancora pentru sarcină grea este ideală pentru ancorarea dispozitivelor, sistemelor de protecție pentru perete și mașini în beton nefisurat. Geometria optimizată a ancorei reduce la minim energia de montare și permite utilizarea în spații foarte strâmte. În timpul instalării conul este tras în manșonul de expansiune și se expandează în peretele găurii forate. Manșonul de expansiune în trei părți asigură o distribuție uniformă a sarcinii, permițând astfel distanțe laterale și axiale mici. Capacul din plastic protejează filetul de murdărie. Acest lucru asigură mișcarea fină a filetului.

Caracteristici principale

• Asamblare simplă datorită energiei mici de montare.
• Distanțe laterale și spații axiale mici datorită introducerii uniforme a sarcinii.
• Instalare încastrare în suprafață datorită îmbinării cu șurub detașabilă.
• Flexibilitate înaltă datorită utilizării șuruburilor convenționale și tijelor filetate.
• Omologare ATE pentru beton nefisurat.

Avantaje

• Conformaţia optimizată reduce la minim efortul necesar fixării şi permite utilizarea în spaţii înguste. Acest lucru permite o instalare uşor de efectuat.
• Manşonul de expandare alcatuit din trei parți, asigură o distribuire uniformă a sarcinii, obţinându-se astfel distanţe de margine şi axiale mici. În acest fel, sistemul TA M este extrem de flexibil.
• Filetul metric interior permite utilizarea şuruburilor sau a tijelor filetate standard pentru o adaptare ideală la domeniul de utilizare.
• Capacul roşu de plastic protejează contra mizeriei, asigurând astfel o rulare liberă a filetului.

Mod de funcționare

• Sistemul TAM este indicat pentru montarea directă.
• Când se aplică cuplul de strângere, conul este tras în manşonul de expandare, împingându-l în pereţii orificiului forat.
• Pentru o instalare corectă, trebuie să vă asiguraţi că ancora pre-poziţionată TA M poate fi susţinută pe accesoriul de fixat, sau că tija filetată întâmpină rezistenţă.
• Determinarea lungimii şurubului ls:
  Lungimea şurubului ls =
  Lungimea sistemului de fixare
  + Grosimea accesoriului de fixat tfix
  + Grosimea şaibei.

Domenii de aplicare

• Construcții de oțel
• Balustrade
• Console
• Scări
• Canale de cablu
• Mașini
• Scări
• Porți
• Fațade
• Instalatii cu distantieri
