Profil tabla solar-flat p400

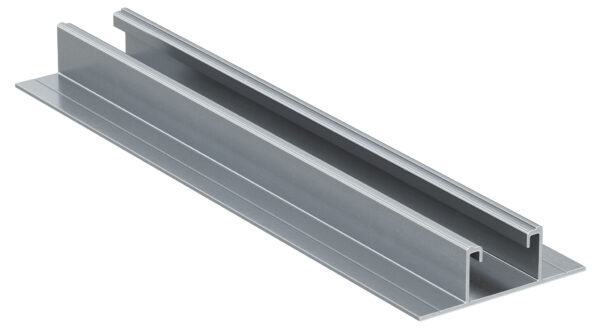

Șină pentru sisteme fotovoltaice pe acoperișuri din tablă trapezoidală. Potrivită pentru panouri montate pe latura lungă, paralel cu vutele trapezoidale.

SolarFlat este o șină din aliaj de aluminiu concepută pentru a permite instalarea sistemelor fotovoltaice pe acoperișuri plate sau înclinate cu tablă trapezoidală și fixare ortogonală. Aplicarea este rapidă, datorită instalării rapide cu nituri ALG, și convenabilă: modulul fotovoltaic poate fi instalat rapid cu cleme și îmbinări transversale ușoare prin canelura superioară folosind piulița cu cap de ciocan FNC AL, suportul MW și șurubul hexagonal SKS M 8.

• Gama completă include: șine lungi pentru aliniere și montare ușoară în timpul instalării; șine scurte pentru optimizarea costurilor și fără probleme legate de expansiunea termică.
• Baza plată și largă permite 2 puncte de fixare pe fiecare nervură.
• Potrivită pentru întreaga gamă de cleme fischer.

• Alegeți cea mai potrivită instalare între întreaga șină SolarFlat și piesele de șină SolarFlat P 400.
• Determinați distanța dintre centrele de fixare în funcție de pasul nervurilor plăcii metalice trapezoidale și de încărcările de zăpadă și vânt din zona de instalare a sistemului.
• Puneți un strat de bandă adezivă de butil CG INT între șina SolarFlat și placa metalică trapezoidală. Asigurați-vă că banda adezivă de butil este întoarsă astfel încât acoperirea stratului de aluminiu să fie pe partea în care se sprijină șina.
• În cazul fixării cu nituri ALG, poziționați șina pe tabla metalică trapezoidală și găuriți șina și tabla împreună cu un bit cu diametrul de 5,5 mm.
• În cazul fixării cu șuruburi autoperforante SolarScrew 6×25 EPDM, pregătiți doar șina SolarFlat în poziția în care se va efectua fixarea. Poziționați șina deja pre-perforată pe tablă și înșurubați șurubul autoperforant trecându-l prin orificiul pre-perforat din șină.

• Pentru instalarea panourilor fotovoltaice în format portret pe acoperișuri din tablă trapezoidală.
• Ideal pentru optimizarea structurii în instalații cu configurații mari.
