Profil solar-fish 4.45 ml

Profil universal de aluminiu pentru sisteme fotovoltaice pe acoperișuri înclinate și plate

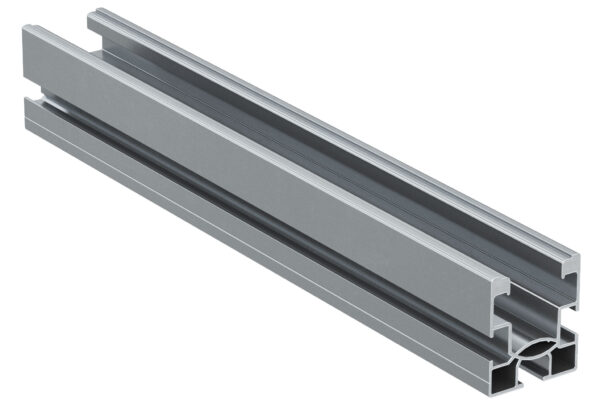

SolarFish este o șină din aliaj de aluminiu AW 6063 T6 pentru construirea structurilor sistemelor fotovoltaice. Înălțimea secțiunii transversale de 44 mm conferă șinei o versatilitate deosebită, făcând-o ideală pentru construirea sistemelor pe acoperișuri atât plate, cât și înclinate. Cele două caneluri laterale și canelura inferioară sunt compatibile cu șuruburile SKS M8 sau șuruburile cu cap ciocan RHS și facilitează o instalare rapidă și ușoară. SolarFish este compatibilă atât cu clemele universale PMU / PMCU, cât și cu clemele pre-asamblate PM-F / PM-C. Disponibilă în versiunea cu nervuri de diferite lungimi pentru a optimiza consumul de șine și pentru a reduce deșeurile. SolarFish este compatibilă cu construcția de structuri pe acoperișuri înclinate, în combinație cu cârligele GTA1, GTA2, GTA3, GC, GTP, GTPR, GT130 și GTX150, panou ondulat nereglabil sau acoperiș cu țiglă, în combinație cu șuruburile cu filet dublu STSR și STSI, acoperiș de tablă trapezoidală, în combinație cu clemele DLA și DLAK, și acoperișuri plate, în combinație cu cadrele triunghiulare STFS 10°-13°, STFN 10°-15°, STFN 25°-30°-35, STFN 200 10°-15°-20°, STN 200 25°-30°-35°.

• Lungimi diferite ale șinelor optimizate pentru dimensiuni diferite de panouri.
• Compatibil cu instalarea atât din lateral cât și din partea de jos.
• Compatibil cu șuruburi hexagonale SKS M8 sau șuruburi cu cap ciocan RHS.
• Potrivit pentru cuplările rapide ale cârligelor de aluminiu.

• Identifică componentele de suport corecte în funcție de tipul acoperișului (de exemplu, cârlige pentru țiglă, șuruburi cu filet dublu, rame triunghiulare, cleme pentru acoperișuri cu cusătură în picioare, etc.).
• Poziționează șina pe componentele de suport (folosește software-ul SOLARPANEL-FiX pentru a proiecta sistemul).
• Folosește o îmbinare CPN AL la ambele capete pentru a conecta șinele (o conexiune completă necesită 2 îmbinări CPN AL).
• Glisează CPN AL până când atinge știftul din centrul îmbinarii.
• Fiecare îmbinare CPN AL trebuie să fie conectată la șine cu patru șuruburi auto-găuritoare de 3.5 mm x 9.5 mm (două șuruburi pe parte de șină).
• Ia în considerare o ruptură termică de cel puțin 50 mm la fiecare 15 m.
• Poziționează panourile fotovoltaice și fixează clemele.
• Aplică capacele AK SP la capetele șinei SolarFish.

• Șină de aluminiu pentru sisteme de montare a panourilor fotovoltaice, potrivită pentru întreaga gamă de cleme, în combinație cu cârlige pentru țiglă, șuruburi cu filet dublu, triunghiuri și cleme pentru acoperișuri cu cusătură in picioare.
