Prezon stsi m10x181- tabla

Șurub cu filet dublu pentru instalații fotovoltaice pe acoperișuri din panouri ondulate și structuri portante din oțel

STSR este șurubul cu filet dublu din oțel inoxidabil A2 pentru fixarea subcadrelor sistemelor fotovoltaice pe acoperișuri cu panouri ondulate sau țiglă solzi false, cu structură portantă din lemn. Este de asemenea potrivit pentru instalare pe beton cu mortar chimic de injectare sau în structuri din cărămidă și ciment cu mortar chimic de injectare și manșoane de ancorare FIS HK sau FIS HN. Include o garnitură EPDM pentru etanșarea împotriva infiltrării apei de ploaie.

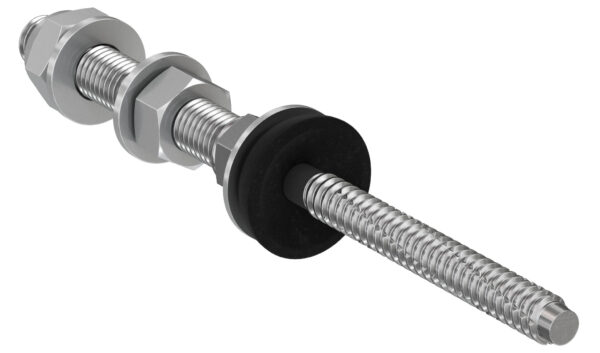

• Șurubul STSI cu dublu filet este livrat preasamblat cu garnitură EPDM, piuliță de strângere și pereche de piulițe pentru conectarea la consolele MW sau SSP.
• Instalare rapidă deoarece acoperișul nu trebuie demontat în timpul instalării.
• Garnitura integrată permite o etanșare mai bună împotriva stropilor de ploaie.

• Determinați lungimea șurubului STSI cu filet dublu în funcție de grosimea structurii portante.
• Determinați distanța dintre centrele șuruburilor STSI cu filet dublu în funcție de încărcările de zăpadă și vânt din zona de instalare și de înclinarea acoperișului.
• Identificați poziția șuruburilor STSI cu filet dublu în funcție de structura portantă și de aspectul instalației.
• Găuriți suportul în funcție de diametrul șurubului și de tipul de suport.
• Înșurubați șurubul cu filet dublu STSI în structură, punând cauciucul EPDM în contact cu acoperișul.
• Să strângeți piulița MU de pe garnitură pentru a menține impermeabilitatea.
• Fixați placa de conectare SSP sau MW, ajustând înălțimea acesteia cu ajutorul piulițelor MU.

Sisteme de acoperiș plat cu rame triunghiulare cu:

• Șina SolarFish

Configurații posibile:

• Modul orizontal simplu

• Grinzi și șine din oțel cu grosimea panoului între 2 și 4 mm

Instrucțiuni de montaj

Montaj în beton
