Consolă angulară instalare fischer MW 90°

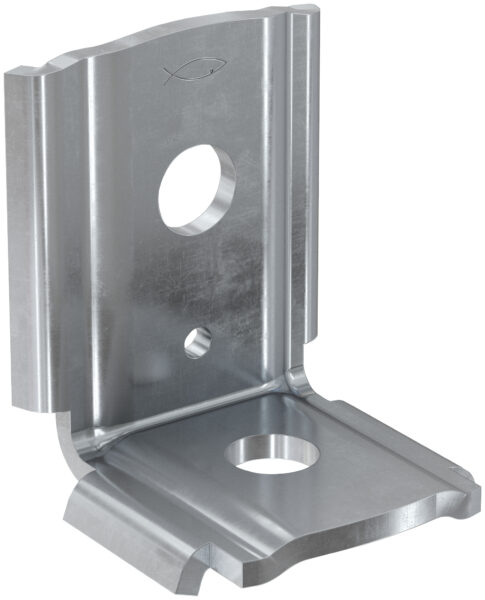

Element de construcție – Consolă angulară MW 90° și MWU 90°

Elementele de construcție precum consolele de montaj fischer MW 90° și MWU 90° împreună cu piulița pentru șine FSM Clix P creează o conectare precisă și în același timp simplă între șinele de montaj sau șina de montaj și stratul suport. Eclisele speciale de reținere permit inserția precisă a MW 90° pe longitudinală și transversal pe profilul șinei de montaj FLS. MWU poate fi prins direct pe stratul suport prin instalare cu economie de spațiu. Consolele MW și MWU au orificii standard cu diametrul de 8.5 mm în conformitate cu FSM Clix P 8 și diblurile cu diametrul exterior de 8 mm. Varianta galvanizată cu zinc este recomandată pentru instalare în clădiri.

• Consolele de siguranță dezvoltate individual pentru consola angulară MW 90° permit o instalare cu efect de blocare pe longitudinală și transversală pe direcția șinei pentru adaptarea efectivă a cuplării șinei.
• Fanta lungă pe partea lată a consolei angulare MWU 90° permite conectarea directă la stratul suport pentru fixare cu economie de spațiu.
• Orificiile standard de pe consola angulară permit o conectare exactă la șinele FLS cu utilizarea FSM Clix P și a unui șurub.

• Montarea construcțiilor simple de șine cu piulița glisantă pentru șine FSM Clix P

Instrucțiuni de montaj

Montaj în beton
