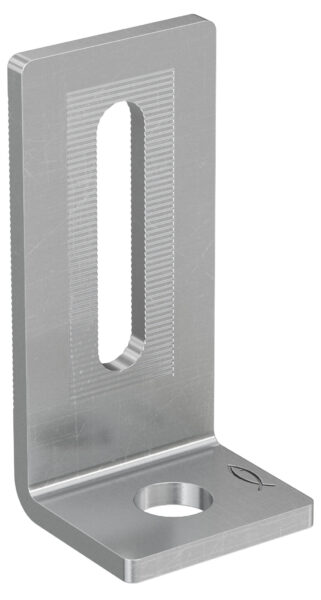

Coltar mw sa a2

Suport unghiular pentru conectarea între șinele solare și șuruburile cu filet dublu STSI și STSR sau pentru conectarea a două șine solare suprapuse încrucișate la 90°. Versiune cu orificiu cu fantă lungă.

MW SU și MW SA sunt colțare din oțel inoxidabil A2, utilizate pentru conectarea șuruburilor cu filet dublu la șinele solare sau pentru conectarea a două șine solare suprapuse, încrucișate la 90°. Orificiul alungit de pe secțiunea verticală permite reglarea înălțimii șinei solare. Disponibile în două versiuni, scurtă sau lungă, pentru a se adapta la diferite cerințe de înălțime.

• Accesoriile preasamblate, precum SF Clix, reduc numărul de articole necesare pentru o conexiune și garantează o instalare rapidă.
• Conectorul preasamblat al MW Clix asigură poziția de instalare datorită blocului de împingere unic și garantează o instalare sigură și rapidă.
• Piciorul de arc special dezvoltat la conectorul preasamblat garantează presiunea necesară de contact între conector și șină, contribuind astfel la o ajustare sigură în timpul instalării.
• Colțarul blocant și precis al MW Clix permite o instalare simplă a șinei FLS și economisește timp valoros de instalare.

Conectare cu șuruburi cu filet dublu STRS sau STSI:

• Inserați suportul de conectare MW între cele două piulițe ale șurubului cu filet dublu STSR/STSI și strângeți-le.
• Conectați șina solară la suportul MW prin orificiul cu fantă folosind șurubul SKS M 8 și piulița cu flanșă MU FM 8.
• Utilizați perechea de piulițe cu filet dublu STSR/STSI pentru a regla poziția suportului de conectare MW.

Crucișarea a două șine solare:

• Conectați suportul MW la șina solară inferioară utilizând piulița cu cap de ciocan FCN AL și șurubul SKS M 8.
• Fixați șina solară superioară la suport prin gaura cu fantă utilizând șuruburile SKS M 8 și piulița cu flanșă MU FM 8.

Potrivit pentru:

• Sisteme de acoperiș din tablă ondulată
• Sisteme de structuri speciale

• Grinzi și șine din oțel cu grosimea panoului de la 2 la 4 mm
