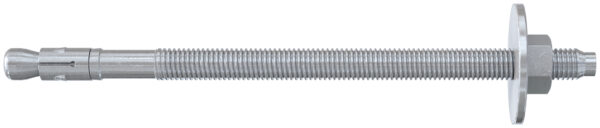

Bulon de ancorare fischer FBN II 12/120 GS cu șaibă mare

Sistemul de fixare eficient din punct de vedere al costului, cu șaibă mare pentru utilizare flexibilă în beton nefisurat

Bulonul de ancorare FBN II de la fischer cu șaibă mare este o ancoră de oțel pentru fixări eficiente din punct de vedere al costului în beton nefisurat. Cu șaiba mare premontată ancora din oțel zincat este recomandată pentru strângerea grinzilor și barelor, precum și pentru alte construcții din lemn. Datorită filetului lung și celor două adâncimi de ancorare bulonul de ancorare FBN II de la fischer este deosebit de flexibil. În afară de instalarea pre-poziționată și cea prin străpungere, bulonul de ancorare este potrivit și pentru montarea cu distanțiere.

• Șaiba mai mare inclusă cu FBN II GS creează o suprafața de susținere mai mare, și ca atare oferă posibilitatea utilizării la construcții din lemn.
• Șaiba pre-montată asigură o asamblare rapidă.
• Cu adâncimea standard de ancorare se obțin capacități portante maxime. Astfel, sunt necesare puncte de fixare mai puține și plăci de ancorare mai mici.
• Ancora este de asemenea ideală pentru dispozitive mai groase.
• Filetul lung compensează toleranța componentelor și permite montarea cu distanțiere, mărind astfel flexibilitatea.
• Numărul mai mic al loviturilor de ciocan și momentul de instalare minim, permit o instalare semnificativ mai simplă.
• Zona de lovire previne deteriorarea filetului, asigurând un proces mai rapid de instalare și demontare a accesoriului de fixat.

• FBN II GS este potrivit pentru instalarea pre-poziționată și cea prin străpungere și este de asemenea recomandat pentru montarea cu distanțiere în anumite condiții.
• Anterior instalării, plasați piulița hexagonală în poziția optimă (dispozitivul de lovire proiectează cu aprox. 3 mm în afara piuliței hexagonale).
• În momentul aplicării cuplului de strângere șurubul conic este tras în clema de expansiune și o împinge în pereții găurii forate.
• Ștanțarea capului oferă un control simplu asupra ancorării.
• În cazul instalărilor în serie, vă recomandăm să folosiți dispozitivul de montare FABS pentru bulon de ancorare.

• Plăci de ancorare cu orificii longitudinale
• Structură suport fațadă cu orificii longitudinale.
• Construcții din lemn
• Ancoră de tensionare
• Ancorarea grinzilor de lemn

Aprobat pentru:

• Beton C20/25 la C50/60, nefisurat

Indicat și pentru:

• Beton C12/15
• Piatră naturală cu structură densă

Instrucțiuni de montaj

Montaj în beton
